Caudalímetro de objetivo LBT | Medición de caudal fiable para aplicaciones industriales exigentes
En entornos industriales exigentes, la medición de caudal suele verse afectada por altas temperaturas, alta presión, medios viscosos, interferencias electromagnéticas y condiciones de instalación complejas. En estas condiciones, los caudalímetros convencionales pueden experimentar inestabilidad de medición, mayores requisitos de mantenimiento o una aplicabilidad limitada.
Para abordar estos desafíos, Zhaofeng Instrument presenta el nuevo caudalímetro de objetivo de la serie LBT, una solución robusta de medición mecánica de caudal diseñada para un funcionamiento fiable en una amplia gama de aplicaciones industriales.
Basada en un principio comprobado de medición de fuerza y una estructura mecánica de precisión, la serie LBT proporciona una medición de caudal estable y directa para líquidos, gases, vapor saturado, vapor sobrecalentado y fluidos de alta viscosidad. Es especialmente adecuada para aplicaciones exigentes en petróleo y gas, petroquímica, energía térmica, metalurgia y control general de procesos industriales.
Tres ventajas clave para aplicaciones industriales exigentes
01. Funcionamiento estable sin alimentación externa
La serie LBT utiliza una estructura de medición mecánica y no requiere una fuente de alimentación externa para su indicación básica de caudal. Esto la hace especialmente adecuada para instalaciones remotas, estaciones exteriores y ubicaciones donde la alimentación eléctrica o el cableado de señales son limitados. Al reducir la dependencia de la alimentación externa y de los componentes electrónicos, el caudalímetro ayuda a minimizar el impacto de las fluctuaciones de energía y los fallos de cableado, proporcionando una indicación local de caudal fiable para el funcionamiento industrial continuo.
02. Construcción robusta y bajo mantenimiento
El caudalímetro incorpora un mecanismo de tubo de torsión con tres cojinetes de precisión, diseñado para una transmisión de fuerza estable y un funcionamiento mecánico a largo plazo. Su robusta construcción ofrece una excelente estabilidad mecánica y resistencia al desgaste, mientras que el mecanismo de transmisión optimizado ayuda a reducir esfuerzos mecánicos innecesarios y mejorar la estabilidad operativa. Con una estructura mecánica fiable y sin necesidad de operaciones rutinarias complejas, la serie LBT puede ayudar a reducir los ajustes y mantenimientos frecuentes, disminuyendo el coste total de propiedad.
03. Amplio rango de aplicación e instalación sencilla
La serie LBT está diseñada para medir líquidos, gases, vapor saturado, vapor sobrecalentado y medios de alta viscosidad, siempre que los materiales en contacto con el fluido seleccionados sean compatibles con el medio de proceso.
Los modelos estándar cubren tamaños de tubería de DN20 a DN100, con clases de presión de PN16 a PN100 y configuraciones personalizadas para alta presión disponibles. El caudalímetro admite instalación horizontal y vertical, mientras que las conexiones de brida basadas en las normas GB o ANSI facilitan la integración en los sistemas de tuberías existentes. Esto convierte a la serie LBT en una opción práctica tanto para nuevas instalaciones como para actualizaciones de equipos en tuberías industriales existentes.
¿Cómo funciona el caudalímetro de objetivo LBT?

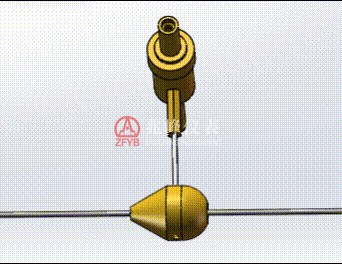

La serie LBT funciona según un principio comprobado de medición de caudal por objetivo. Cuando el fluido circula por la tubería, genera una fuerza sobre la placa objetivo. Esta fuerza está directamente relacionada con el caudal y la densidad del medio. La fuerza generada se transmite mediante una varilla de conexión al mecanismo de equilibrio de fuerzas. El conjunto de tubo de torsión de precisión con tres cojinetes convierte la fuerza mecánica en un desplazamiento controlado. A continuación, el desplazamiento se amplifica mediante el mecanismo interno de engranajes para accionar el dial mecánico, proporcionando una indicación directa del caudal instantáneo.
Proceso de medición
Flujo de fluido → Fuerza sobre la placa objetivo → Transmisión de fuerza → Equilibrio del tubo de torsión → Amplificación mecánica → Indicación de caudal
Esta cadena de medición directa minimiza los componentes electrónicos innecesarios y proporciona una solución sencilla, estable y fiable para la monitorización continua del caudal industrial.
Especificaciones técnicas clave
Diseño mecánico robusto para funcionamiento a largo plazo
El caudalímetro de objetivo LBT está diseñado en torno a varios componentes mecánicos clave.

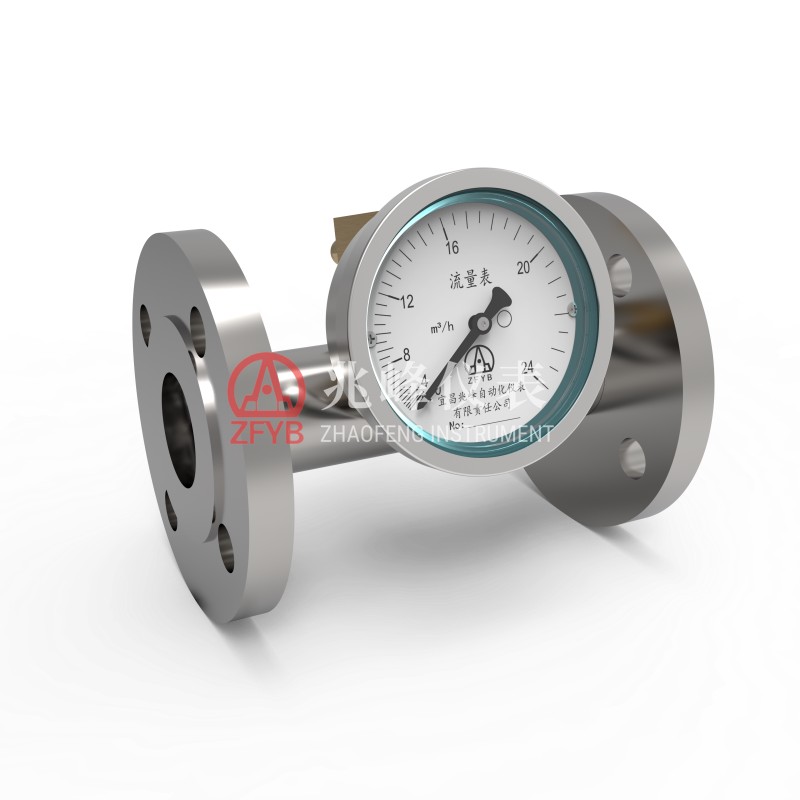

1. Cuerpo de caudal resistente a la presión
El cuerpo principal resistente a la presión está fabricado en acero inoxidable y utiliza una conexión bridada estándar a la tubería de proceso. Su construcción rígida proporciona buena resistencia a la presión y a la deformación, ayudando a mantener un funcionamiento estable en condiciones de presión exigentes.
2. Placa objetivo y conjunto de detección de fuerza
La placa objetivo es el componente sensor central del caudalímetro.
La serie LBT utiliza una placa objetivo curva especialmente diseñada. A medida que el medio de proceso pasa por la tubería, la placa objetivo está sometida a una fuerza correspondiente a la velocidad de flujo.
La geometría optimizada del objetivo proporciona:
·Alta sensibilidad de medición
·Distribución de fuerza más uniforme
·Vibración mecánica reducida
·Correlación estable entre fuerza y caudal
·Opciones de materiales personalizables
Según la aplicación, los materiales de la placa objetivo pueden seleccionarse o personalizarse de acuerdo con los requisitos de resistencia al desgaste, resistencia a la corrosión y compatibilidad con el medio de proceso.
3. Conjunto de transmisión de equilibrio de fuerzas de precisión
La serie LBT incorpora un mecanismo de sellado y transmisión de tubo de torsión de precisión con tres cojinetes.
El diseño mecánico optimizado amplifica el desplazamiento medido antes de accionar el mecanismo interno. Esto ayuda a reducir la relación de amplificación requerida por el mecanismo y mejora:
·Estabilidad mecánica
·Suavidad del mecanismo
·Consistencia de medición
·Fiabilidad a largo plazo
Un dispositivo mecánico integrado de limitación y protección ayuda a evitar desplazamientos excesivos, reduciendo el riesgo de daños al mecanismo y minimizando la influencia de los desplazamientos excesivos en la linealidad de la medición. Según la configuración, el producto puede admitir presiones de trabajo de hasta 32 MPa.

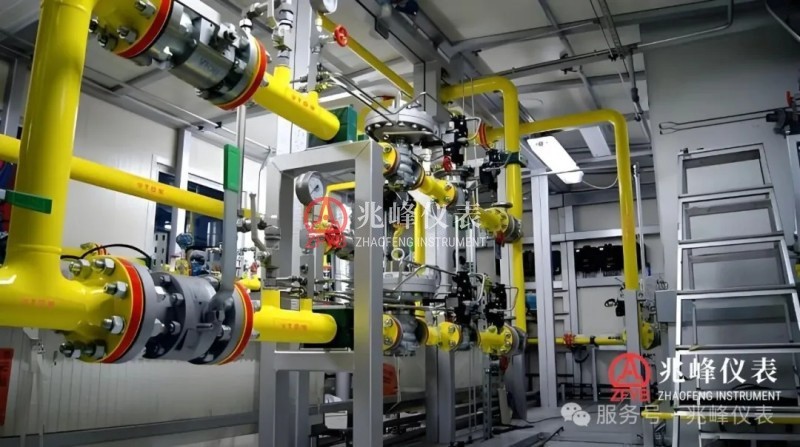

Diseñado para procesos industriales exigentes
El caudalímetro de objetivo LBT es adecuado para aplicaciones en las que la robustez mecánica, la adaptabilidad al proceso y el mantenimiento sencillo son importantes.
Las aplicaciones típicas incluyen:
·Petróleo y gas
·Procesamiento petroquímico
·Energía térmica y sistemas de vapor
·Metalurgia
·Procesamiento químico
·Fabricación industrial
·Servicios auxiliares de proceso
·Medición de caudal en tuberías existentes
Su principio de funcionamiento mecánico hace que la serie LBT sea especialmente atractiva para aplicaciones en las que las condiciones ambientales, las interferencias electromagnéticas o el acceso limitado a la alimentación eléctrica y al cableado de señales pueden dificultar la medición electrónica de caudal.
Personalizado según sus condiciones de proceso
Los distintos procesos industriales requieren diferentes materiales, clases de presión, rangos de temperatura, tamaños de tubería y rangos de medición.
En Zhaofeng Instrument, podemos configurar el caudalímetro de objetivo LBT según sus requisitos específicos de proceso, incluidos:
Medio → Rango de caudal → Tamaño de tubería → Presión → Temperatura → Material → Norma de conexión
Nuestro equipo de ingeniería puede recomendar una configuración adecuada según las características de su medio, la presión y temperatura de funcionamiento, las especificaciones de la tubería y las condiciones de instalación.
La medición de caudal fiable comienza con el diseño adecuado
Para la medición de caudal industrial, la fiabilidad no depende únicamente de la precisión de medición; también depende de la estabilidad mecánica, la compatibilidad con el proceso, la flexibilidad de instalación y la facilidad de mantenimiento a largo plazo. Con su comprobado principio de medición de caudal por objetivo, robusta construcción mecánica, amplia compatibilidad de proceso y configuración personalizable, el caudalímetro de objetivo de la serie LBT ofrece una solución fiable para aplicaciones exigentes de medición de caudal industrial.
Zhaofeng Instrument se compromete a proporcionar soluciones fiables de medición y control para procesos industriales en todo el mundo.
¿Necesita un caudalímetro de objetivo para su aplicación?
Envíenos información sobre su medio, rango de caudal, tamaño de tubería, presión de funcionamiento y temperatura, y nuestro equipo podrá ayudarle a seleccionar la configuración adecuada de la serie LBT.
