En el campo de la medición y control de nivel de líquidos, los transmisores y controladores de nivel desempeñan roles cruciales. Trabajan en conjunto para lograr una regulación precisa de los niveles de líquido y se utilizan ampliamente en diversos entornos industriales. A continuación, se presenta una lista de algunos instrumentos de nivel comunes:

1. Transmisores de Nivel

a. Transmisores de Nivel Tipo Flotador

Los transmisores de nivel tipo flotador utilizan sensores de posición magnéticos. El flotador magnético se mueve hacia arriba y hacia abajo a lo largo del tubo protector de acero inoxidable con el nivel del líquido, activando el sensor de posición en la ubicación correspondiente. Un circuito de conversión transforma esta señal en un valor de corriente que corresponde a la posición del flotador. Los transmisores de nivel están disponibles en versiones estándar y a prueba de explosiones, y son adecuados para industrias como la metalurgia, la ingeniería química, la generación de energía, la fabricación de papel y el tratamiento de aguas residuales industriales.

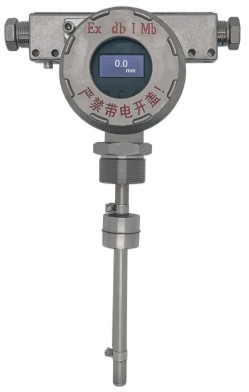

Sensor de Nivel a Prueba de Explosiones GUC3000 para Minería

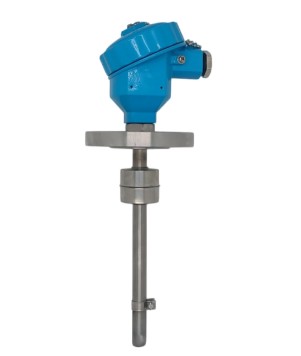

Transmisor de Nivel de Bola Flotante Serie ZF-UQB-(B) (A Prueba de Explosiones)

b. Transmisores de Nivel Hidrostático

Los transmisores de nivel hidrostático utilizan sensores de nivel hidrostático de cerámica seca capacitiva o silicio difundido como elementos de detección, combinados con circuitos de medición, conversión, visualización y control de alta precisión. Cuentan con una salida de transmisión de 4-20mA y pueden realizar mediciones de nivel de líquido de manera estable y precisa en diversos escenarios industriales.

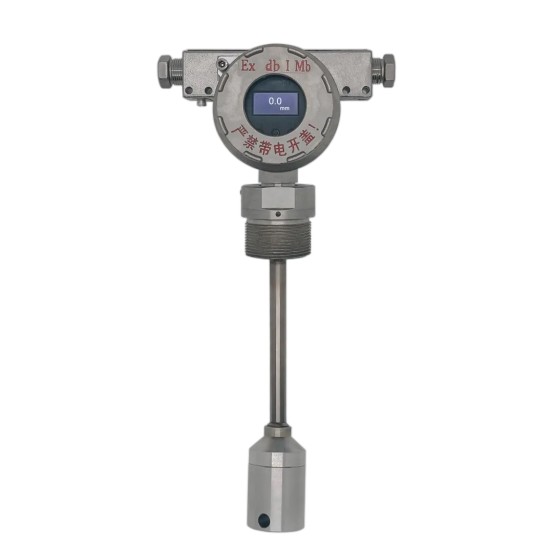

Transmisor de Nivel de Líquido a Prueba de Explosiones e Intrínsecamente Seguro GUD10K para Minería

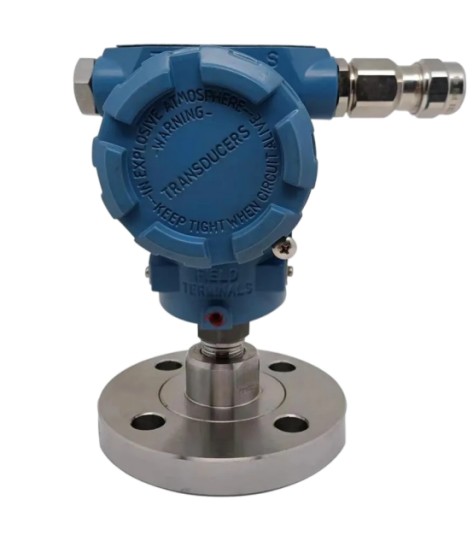

Transmisor de Nivel Hidrostático Serie ZF-L

c. Transmisores de Nivel Magnetostrictivos

Los transmisores de nivel magnetostrictivos son instrumentos de automatización industrial que logran una medición precisa de niveles de líquido (o interfaces) basándose en el efecto magnetostrictivo. Su función principal es convertir la altura del nivel de líquido en señales eléctricas estándar como 4-20mA y RS485, que se utilizan para monitoreo remoto, adquisición de datos o enlace con sistemas como PLC (Controlador Lógico Programable) y DCS (Sistema de Control Distribuido). Se aplican ampliamente en campos como el petróleo, la ingeniería química, el tratamiento de agua, los alimentos y los productos farmacéuticos, donde se requieren altos niveles de precisión y estabilidad en la medición.

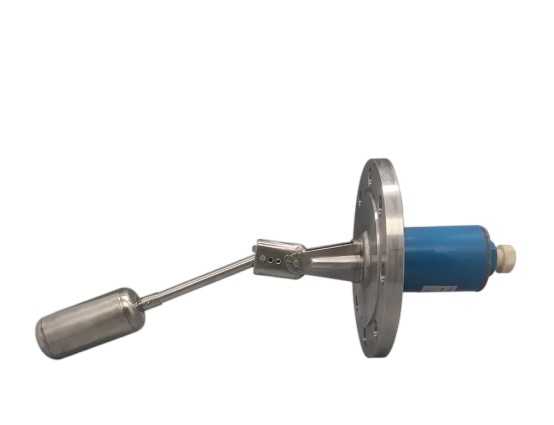

Transmisor (Controlador) de Nivel (Desplazamiento) Magnético a Prueba de Explosiones Serie ZF-CZ

2. Controladores de Nivel

a. Controladores de Nivel Tipo Flotador

Los controladores de nivel tipo flotador utilizan interruptores de lengüeta como elementos de control. Los contactos internos tienen un área grande, y la protección con gas inerte les permite conectar cargas de alto voltaje y alta corriente sin chispas, lo que resulta en una ablación mínima de los contactos y una larga vida útil. Son adecuados para el control de nivel en tanques de agua domésticos, torres de agua, tanques de combustible y diversos tanques de almacenamiento de ácidos y bases.

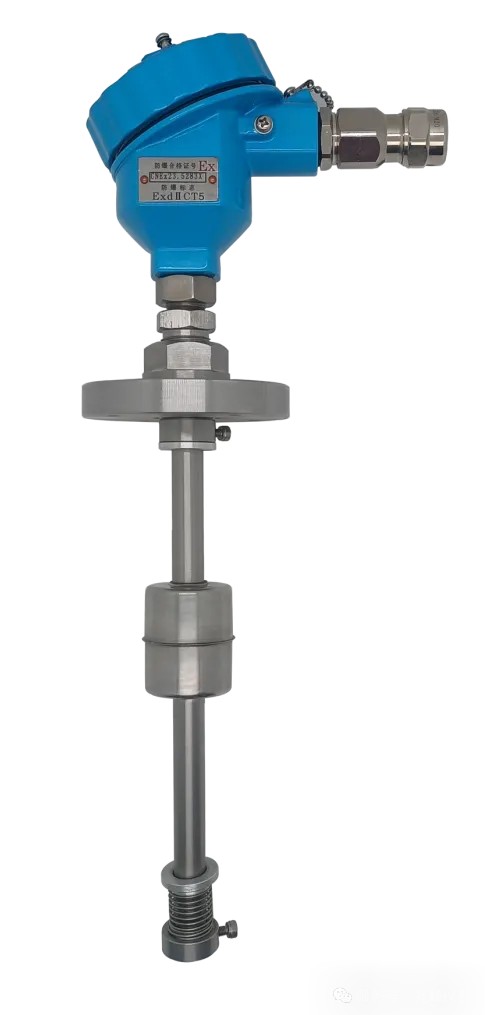

Controlador de Nivel Tipo Flotador (A Prueba de Explosiones) Serie UQK-100(B)

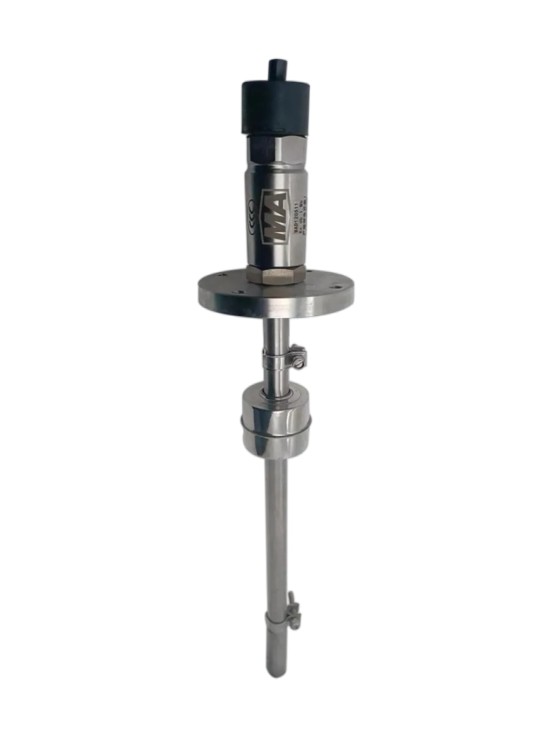

Interruptor de Nivel Flotante a Prueba de Explosiones KBU3000 para Minería

Interruptor de Nivel de Líquido UQK-01/02/03

3. Indicadores de Nivel

a. Indicador de Nivel Magnético con Columnas Giratorias

Los indicadores de nivel magnéticos con columnas giratorias adoptan un diseño de "acoplamiento magnético + flotador". El flotador magnético dentro del contenedor se mueve hacia arriba y hacia abajo con el nivel del líquido. El imán permanente dentro del flotador hace que las columnas giratorias bicolores (generalmente rojo para "líquido presente" y blanco/negro para "líquido ausente") fuera del contenedor giren mediante la acción del campo magnético, lo que permite una visualización continua del nivel del líquido. Algunos modelos pueden equiparse con una placa de escala para una lectura precisa del nivel del líquido.

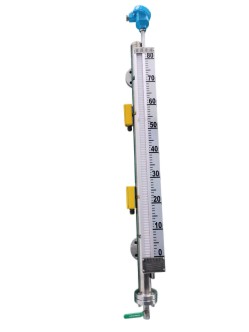

Indicador de Nivel Magnético con Columnas Giratorias UHZ

(El transmisor es configurable)

b. Indicadores de Nivel Ultrasónicos

Los indicadores de nivel ultrasónicos realizan la medición del nivel del líquido utilizando el principio de reflexión de las ondas ultrasónicas. Básicamente, calculan la distancia desde la sonda hasta la superficie del líquido midiendo la diferencia de tiempo de la señal ultrasónica (transmitir-reflejar-recibir) y luego convierten esta distancia en la altura del nivel del líquido.

c. Indicadores de Nivel por Radar

Los indicadores de nivel por radar miden los niveles de líquido utilizando las características de reflexión de las ondas electromagnéticas (ondas de radar) y pertenecen a la "tecnología de medición por microondas". Su principio central es transmitir ondas de radar de alta frecuencia (típicamente 6GHz, 26GHz, 80GHz), recibir las ondas de radar reflejadas por la superficie del líquido y luego calcular el nivel del líquido. No se ven afectados por el medio del aire, la temperatura o la presión, lo que los convierte en una solución de medición de nivel industrial con "fuerte adaptabilidad".

Debido a las diferencias en los sitios de aplicación y los requisitos funcionales, la selección de modelos para equipos de medición y control de nivel varía. Si tiene alguna pregunta sobre la selección de modelos, no dude en contactarnos: le proporcionaremos respuestas y soporte profesional.
