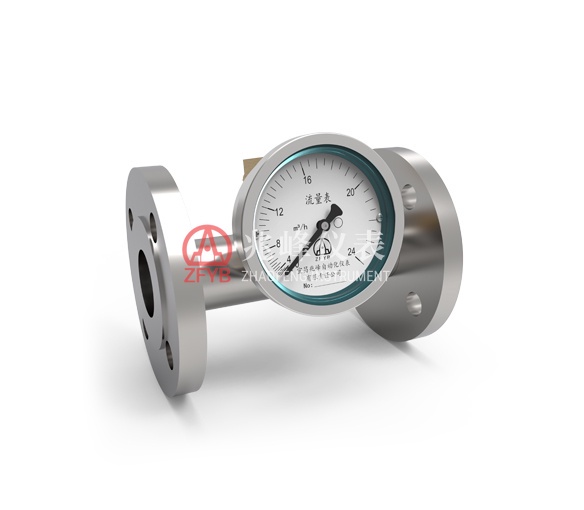

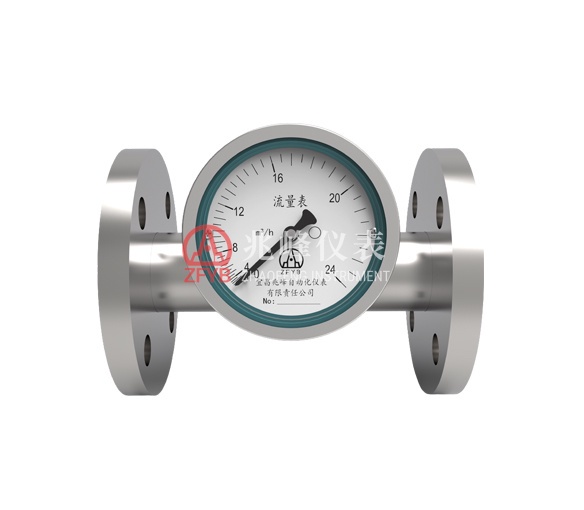

El caudalímetro de objetivo de la serie LBT es un instrumento de medición de caudal basado en los principios de la dinámica de fluidos. Una placa objetivo hiperbólica se coloca en el centro de la tubería. Cuando el medio fluye a través de la tubería, ejerce una fuerza sobre la placa objetivo, y dicha fuerza mantiene una relación precisa con el caudal y la densidad del medio.

La fuerza se transmite mediante una varilla de conexión al mecanismo de equilibrio de fuerzas. El par se equilibra mediante un tubo de torsión de tres cojinetes y se convierte en desplazamiento mecánico. A continuación, el desplazamiento se amplifica mediante transmisión por engranajes para accionar el dial, proporcionando una indicación directa del caudal instantáneo.

La placa objetivo hiperbólica presenta alta sensibilidad, distribución uniforme de la fuerza, baja vibración y una relación precisa entre la fuerza aplicada y el caudal. El instrumento cuenta con una estructura compacta y estilizada, sin piezas móviles redundantes, lo que proporciona una indicación rápida e intuitiva, gran adaptabilidad y fácil mantenimiento.

El instrumento adopta una conexión con brida y puede manejar de forma fiable medios desde fluidos de baja viscosidad hasta fluidos de viscosidad media y alta. Es ampliamente aplicable a la medición de caudal de diversos medios, incluidos gases, líquidos y vapor.

Para aplicaciones de viscosidad media y alta, la viscosidad del medio puede verse significativamente afectada por la temperatura ambiente. La calibración de fábrica se basa en condiciones ambientales estándar. Si el entorno operativo real difiere significativamente de las condiciones estándar, el instrumento puede ajustarse y compensarse de forma independiente consultando la tabla de compensación de temperatura adjunta.

Categoría de producto: Serie de instrumentos de caudal

Especificaciones técnicas principales:

Modelo y especificaciones:

Ejemplo de modelo: LBT-DN20-(0.8-8)-CL
