1. Descripción general del producto

El sistema inteligente de monitoreo multiparámetro a prueba de explosiones montado en vehículo de la serie TMS es una solución de monitoreo inteligente integrada especialmente diseñada para equipos móviles de almacenamiento y transporte de líquidos, incluidos camiones cisterna, vehículos de transporte de productos químicos peligrosos, vehículos de entrega de combustible y otros equipos especiales de transporte de líquidos.

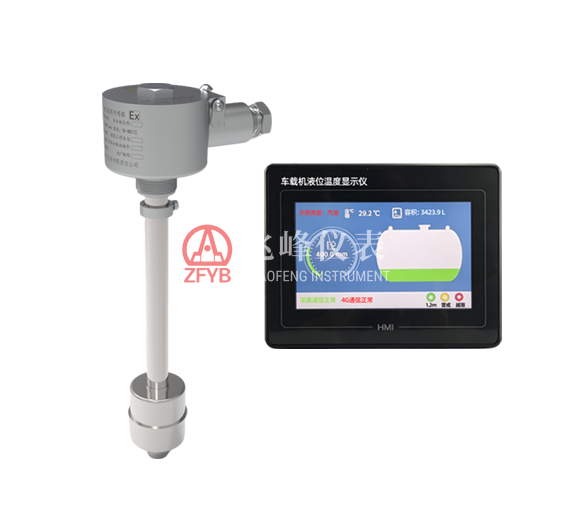

El sistema consta de una unidad de sensor multiparámetro a prueba de explosiones y una unidad de visualización inteligente multiparámetro montada en vehículo. Permite la medición en tiempo real, la visualización local, la gestión de alarmas, el posicionamiento y el monitoreo remoto de múltiples parámetros, incluidos el nivel de líquido, la temperatura, la presión, el volumen de líquido, la ubicación del vehículo y el estado del transporte.

Según los diferentes requisitos de aplicación, el sistema ofrece varias configuraciones de medición para satisfacer las necesidades de monitoreo inteligente de diferentes tipos de equipos de almacenamiento y transporte de líquidos.

(1) Solución integrada de detección de nivel de líquido y temperatura

La solución integrada de detección de nivel de líquido y temperatura adopta un diseño combinado que integra los elementos de detección de nivel y temperatura en una sola unidad de sensor. Puede recopilar simultáneamente los datos de nivel de líquido y temperatura dentro del tanque y transmitir la información de medición a la unidad de visualización inteligente multiparámetro montada en vehículo mediante comunicación digital.

Con una estructura compacta, instalación conveniente y funcionamiento fiable, esta solución es adecuada para camiones cisterna convencionales, vehículos de transporte de combustible y aplicaciones generales de almacenamiento y transporte de líquidos.

(2) Solución integrada de detección de nivel de líquido, presión y temperatura

La solución integrada de detección de nivel de líquido, presión y temperatura adopta un sensor multiparámetro capaz de medir simultáneamente el nivel de líquido, la presión interna y la temperatura del tanque.

Al monitorear múltiples parámetros clave del medio transportado, el sistema proporciona información completa sobre las condiciones de funcionamiento del tanque y mejora la seguridad durante el transporte. Esta solución es adecuada para tanques presurizados, vehículos de transporte de productos químicos peligrosos y otras aplicaciones que requieren un monitoreo integral de las condiciones de almacenamiento de líquidos.

(3) Solución de detección de nivel de líquido y temperatura por radar

La solución de detección de nivel de líquido y temperatura por radar consta de un sensor de nivel por radar a prueba de explosiones y un sensor de temperatura a prueba de explosiones.

El sensor de nivel por radar a prueba de explosiones adopta tecnología de reflexión de ondas electromagnéticas de alta frecuencia. Al medir el tiempo de propagación de las ondas electromagnéticas entre el sensor y la superficie del líquido, realiza una medición de nivel sin contacto.

El sensor de temperatura a prueba de explosiones adopta un elemento de detección de temperatura de alta precisión para lograr la medición en tiempo real de la temperatura del medio.

Al no tener piezas mecánicas móviles, esta solución presenta un rendimiento de medición estable, alta fiabilidad y fácil mantenimiento. Es adecuada para aplicaciones que requieren alta precisión de medición y gran adaptabilidad a condiciones de funcionamiento complejas.

La unidad de visualización inteligente multiparámetro montada en vehículo integra funciones de adquisición de datos, procesamiento de señales, visualización de parámetros, gestión de alarmas, posicionamiento y comunicación. El sistema admite múltiples interfaces de comunicación, incluidas RS485 y CAN2.0B, y puede mostrar información en tiempo real como el nivel de líquido, la temperatura, el volumen de líquido y el estado de funcionamiento del vehículo. Mediante el posicionamiento de doble modo BeiDou/GPS y la comunicación inalámbrica 4G, la información de ubicación del vehículo, el estado operativo y los datos de medición pueden cargarse en una plataforma de monitoreo remoto, permitiendo una gestión visualizada y digital mediante terminales móviles y ordenadores.

El sistema adopta un diseño estructural a prueba de explosiones con alta fiabilidad, gran resistencia a las vibraciones y excelente adaptabilidad ambiental. Puede aplicarse ampliamente en el transporte de petróleo, el transporte de productos químicos peligrosos, la distribución de combustible y otros campos de almacenamiento y transporte móvil de líquidos, mejorando eficazmente la seguridad del monitoreo del transporte y las capacidades de gestión inteligente.

2. Especificaciones técnicas clave

2.1 Unidad de sensor multiparámetro a prueba de explosiones

2.1.1 Sensor integrado de nivel de líquido y temperatura

2.1.2 Sensor integrado de nivel de líquido, presión y temperatura

2.1.3 Sensor de detección multiparámetro de tipo separado

2.1.3.1 Sensor de nivel por radar a prueba de explosiones

2.1.3.2 Sensor de temperatura a prueba de explosiones

2.2 Unidad de visualización inteligente multiparámetro montada en vehículo

3. Modelo y especificaciones
