Resumen:

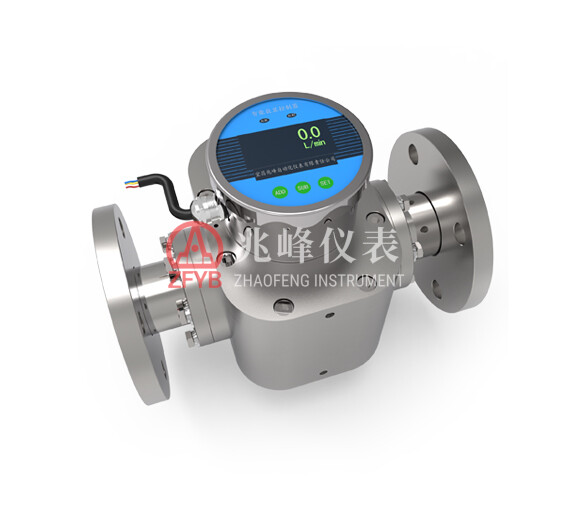

● Tipo de medición: Sensor de flujo volumétrico tipo engranaje

● Aplicaciones: Líquidos de viscosidad media a alta, no corrosivos, limpios y lubricantes. Ideal para lubricación de precisión multipunto y control de flujo por lotes.

● Características de visualización: Pantalla OLED que muestra valores de flujo en tiempo real, unidades y, opcionalmente, temperatura del medio o flujo acumulado.

● Presión de trabajo: Máximo de 40MPa

● Conexiones: Adecuado para fluidos limpios y de alta calidad sin partículas o impurezas de hierro; se recomienda una precisión de filtro de 80μm.

● Instalación: Compacto y fácil de instalar con posicionamiento vertical u horizontal preferido para evitar errores por inclinación en el eje del engranaje.

Especificaciones técnicas clave:

●Precisión:

   o 0.5% y 1% (visualización, salida del transmisor, control)

   o Condiciones comunes: Viscosidad 10-250 mm²/s, temperatura -10-80°C (la precisión disminuye fuera del rango).

● Alimentación eléctrica:

   o 9-40VDC; 86-260VAC (solo modelo C)

   o Consumo de energía: <5W

● Salida de señal:

   o Analógica: 4-20mA, 1-5VDC

   o Digital: CAN2.0B, RS485

● Capacidad de conmutación:

   o Relé SPDT: 2A250V AC o 2A100W DC (máx.)

   o Número de relés: 2, 4 (solo modelo C)

● Visualización:

   o OLED: 4 o 5 dígitos, valor y unidades en tiempo real, con visualización opcional de temperatura o flujo acumulado.

● Temperatura de trabajo:

   o Medio y sensor: -30-120°C

   o Parte del instrumento: -40-70°C

● Grado de protección:

   o Modelo de protección: IP65

   o Modelo estándar: IP54 (GB4208)

● Instalación: Asegurar instalación vertical u horizontal para evitar errores por inclinación.

● Materiales en contacto:

   o Carcasa: Aluminio anodizado de alta resistencia o acero inoxidable (para modelos de alta presión o resistentes a la corrosión)

   o Engranajes: Aleación de aluminio o bronce al estaño-fósforo (QSn4-0.3)

   o Juntas: Caucho nitrílico o caucho fluorado

● Versión a prueba de explosiones (SFG-B):

   o Exd Ⅱ CT5Gb, alimentación: 9-40VDC

● Carcasa de visualización: Acero inoxidable
