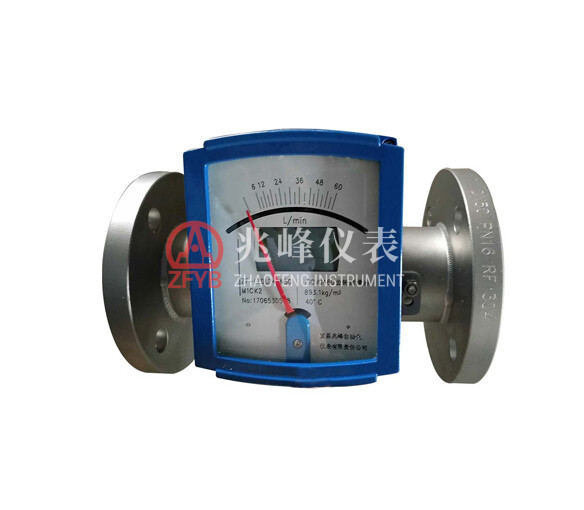

Resumen:

● Tipo de Medición: Medición de flujo por área variable basada en flotador

● Opciones de Salida: Visualización local, transmisión remota, alarma de control

● Versiones Antiexplosión: Modelos estándar, intrínsecamente seguros y antiexplosión

● Aplicaciones: Control de procesos industriales para fluidos de bajo caudal y baja velocidad en entornos complejos

Especificaciones Técnicas Clave:

●Rango de Medición:

   o Agua (20°C): 6–15,000 L/h

   o Aire (0.1013MPa, 20°C): 0.05–4,000 m³/h

● Relación de Ajuste:10:1 (tipo especial hasta 20:1)

● Precisión: Estándar 1.6%, tipo especial 1.0%

● Presión de Operación:

   o DN15-DN50: PN4.0MPa (tipo especial 25MPa)

   o DN80-DN100: PN1.6MPa (tipo especial 16MPa)

   o Versión con camisa: 1.6MPa

● Temperatura del Medio:

   o Estándar: -80°C a +220°C

   o Alta temperatura: Hasta 300°C

   o Revestido con PTFE: ≤85°C

● Temperatura Ambiental: -40°C a +120°C (tipo remoto ≤65°C)

● Viscosidad del Medio:

   o DN15: ≤5mPa.s (H15.1-H15.3), ≤30mPa.s (H15.4-H15.9)

   o DN25: ≤250mPa.s

   o DN50-DN150: ≤300mPa.s

● Visualización:

   o Flujo instantáneo: 0-50,000

   o Flujo totalizado: 0-99,999,999

● Señales de Salida:

   o Estándar: 4-20mA (dos hilos)

   o Pulso: Intervalo mínimo 50ms

   o Alarma: Colector abierto, máx 100mA@30VDC, resistencia interna 100Ω

● Fuente de Alimentación:

   o Estándar: 24VDC (12-36VDC)

   o Versión AC: 220VAC (86-265VAC)

   o Versión con batería: Batería de NiMH 3.6V 4AH

● Conexión:

   o Estándar: Brida

   o Especial: Brida personalizada

   o Roscado: Rosca estándar o personalizada

● Interfaz Eléctrica: M20×1.5, PG11, 1/2”NPT

● Altura Estándar: 250mm (excepto tipos de instalación específicos)

● Grado de Protección: IP65

● Clasificación Antiexplosión:

   o Intrínsecamente Seguro: Exia Ⅱ CT5Ga

   o A prueba de Explosión: Exd Ⅱ CT5Gb
