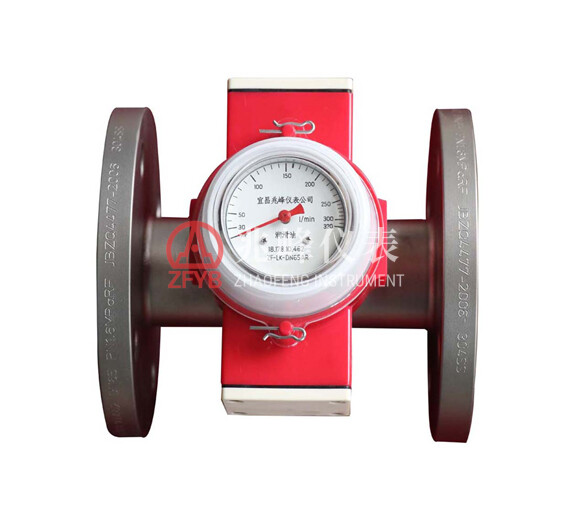

Resumen:

●Tipo de Medición: Detección de flujo basada en desplazamiento utilizando un tubo cónico y un objetivo

● Opciones de Salida:Señal de interruptor cuando el flujo supera o cae por debajo del punto establecido

● Aplicaciones:Sistemas de enfriamiento y lubricación en equipos industriales como generadores, compresores y motores

● Dirección del Flujo:Vertical, horizontal o direcciones personalizadas

● Características: Acoplamiento magnético para un control preciso del flujo, construcción duradera, visualización clara del flujo y opciones de instalación versátiles

Especificaciones Técnicas Clave:

● Rango de Medición:

   o ZF-LZK1: 0.02 - 30 m³/h

   o ZF-LZK2: 0.02 - 30 m³/h

   o HZF-LZK3: 10 - 150 m³/h

● Tipos de Conexión:

   o Roscado: 3/4" - 2 1/2"

   o Bridado: DN15-DN65 (1/2"-2 1/2"), DN80-DN200

   o Personalizado: Disponible bajo pedido

● Materiales:

   o Cuerpo: Acero inoxidable 304/316L

   o Carcasa: Plástico

● Sistema de Medición:Desplazamiento del objetivo con tubo cónico (3 objetivos)

● Dirección del Flujo:Vertical (H), Horizontal (V), Personalizada (bajo pedido)

● Presión Máxima de Operación:

   o Roscado: 4.0 MPa

   o Bridado: 4.0 MPa (ZF-LZK2), 1.6 MPa (HZF-LZK3)

   o Personalizado: Disponible bajo pedido

● Temperatura del Medio (°C):

   o Estándar: ≤120°C

   o Especial: Disponible bajo pedido

● Viscosidad del Medio (mPa.s):

   o Estándar: ≤30

   o Especial: Disponible bajo pedido

● Repetibilidad del Interruptor:±2.5%

● Precisión de Medición: ±12%

● Tipos de Interruptor de Alarma:

   o K1: 1 contacto NC o 1 contacto NO (bistable)

   o K2: 2 contactos NC o 2 contactos NO (bistable)

   o KV1: 1 contacto de interruptor de relé amplificado (bistable)

   o KV2: 2 contactos de interruptor de relé amplificados (bistable)

● Potencia de Contacto:

   o K1, K2: Máx 12VA (alimentación de 24VDC o 220VAC, preferible 24VDC)

   o KV1, KV2: Máx 1200VA (alimentación de 24VDC o 220VAC)

● Alimentación del Relé Amplificado: 220VAC, 24VDC

●Tiempo de Respuesta:5-12ms

● Grado de Protección:IP65

● Grado a Prueba de Explosiones:

   o Seguridad Intrínseca: Exia Ⅱ CT5Ga

   o A Prueba de Explosiones: Exd Ⅱ CT5Gb
