Resumen:

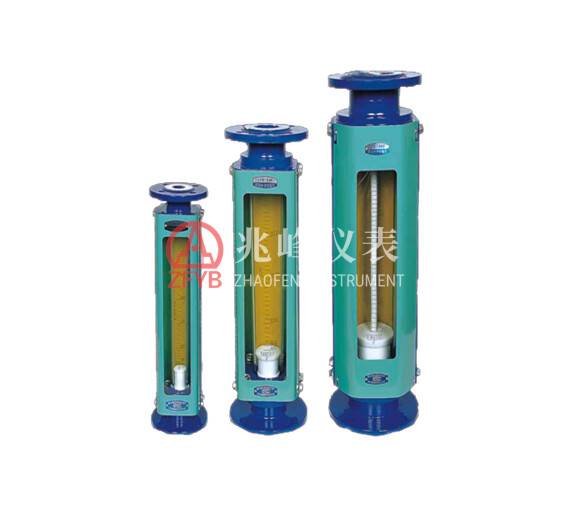

● Tipo de medición: Medición de flujo de área variable utilizando un flotador dentro de un tubo de vidrio

● Opciones de salida: Lectura visual directa

● Modelos resistentes a la corrosión:Disponibles para aplicaciones con fluidos agresivos

● Aplicaciones:Adecuado para industrias que requieren un monitoreo preciso del flujo de líquidos y gases transparentes, incluyendo procesamiento químico, farmacéutica y monitoreo ambiental

Especificaciones técnicas clave:

Modelos estándar

● Diámetros nominales (DN): 25mm, 40mm, 50mm, 80mm, 100mm

● Presión de operación:≤0.6 MPa (DN ≤ 50mm), ≤0.4 MPa (DN ≥ 80mm)

● Precisión: ±1.5%

● Relación de rango:1:10 (excepto DN80 y DN100, que también admiten 1:5)

● Rango de medición:

   o Líquidos:

● DN25:0.04–0.4 m³/h a 0.1–1 m³/h

● DN50:0.4–4 m³/h a 1–10 m³/h

● DN100:5–25 m³/h a 12–60 m³/h

   o Gases:

● DN25:1–10 m³/h a 2.5–25 m³/h

● DN50:10–100 m³/h a 16–160 m³/h

● DN100:120–600 m³/h a 200–1000 m³/h

Modelos resistentes a la corrosión

●Diámetros nominales (DN):15mm, 25mm, 40mm, 50mm, 80mm, 100mm

● Presión de operación: ≤0.6 MPa (DN ≤ 50mm), ≤0.4 MPa (DN ≥ 80mm)

● Precisión:±4% (DN15), ±2.5% (DN ≥ 25mm)

● Relación de rango:1:10 (excepto DN80 y DN100, que también admiten 1:5)

● Rango de medición:

   o Líquidos:

● DN15:0.016–0.16 m³/h a 0.04–0.4 m³/h

● DN50:0.4–4 m³/h a 0.6–6 m³/h

● DN100: 5–25 m³/h a 8–40 m³/h

   o Gases:

● DN15: 0.25–2.5 m³/h a 0.6–6 m³/h

● DN50:10–100 m³/h a 16–160 m³/h

● DN100: 120–600 m³/h a 200–1000 m³/h

Composición del material

Modelos estándar

●Tubo de vidrio:Vidrio de borosilicato alto

● Base:Hierro fundido con revestimiento de goma resistente a químicos (DN15–DN40) o hierro fundido con recubrimiento epóxico (DN50–DN100)

● Flotador y varilla guía:Acero inoxidable (1Cr18Ni9Ti)

● Material de sellado: Goma resistente a ácidos y álcalis

Modelos resistentes a la corrosión

●Tubo de vidrio:Vidrio de borosilicato alto

● Otras partes en contacto con el fluido: PTFE (politetrafluoroetileno) y diafragma F46

Nota:

● Se pueden fabricar modelos personalizados con componentes de acero inoxidable (1Cr18Ni9Ti, 0Cr18Ni12Mo2Ti o 316L) bajo pedido.

● Se pueden realizar configuraciones especiales según los requisitos del usuario, incluyendo modelos resistentes a la corrosión de alta precisión.

● Para DN ≤ 10mm, se pueden fabricar versiones totalmente de acero inoxidable resistentes a la corrosión bajo pedido.
