Descripción general del producto

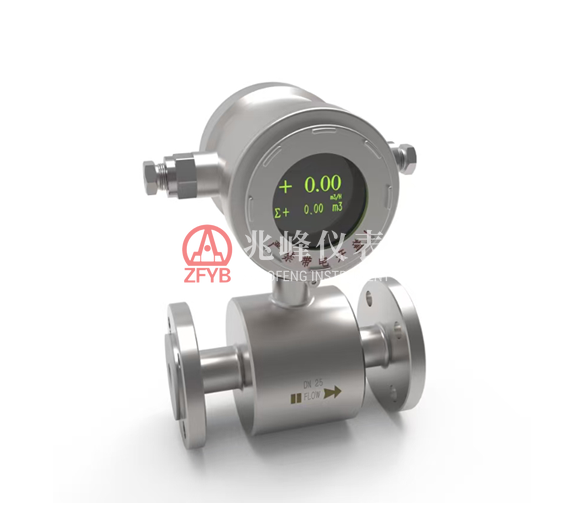

El sensor de flujo electromagnético encapsulado a prueba de explosiones e intrínsecamente seguro GLD para minería (en adelante, el instrumento) consta de un sensor y un convertidor. Funciona basado en la ley de inducción electromagnética de Faraday y es adecuado para medir el caudal volumétrico de líquidos conductivos con una conductividad superior a 5 μs/cm. Puede utilizarse ampliamente para la medición y el control del caudal de diversos medios a base de agua y otros líquidos conductivos. Además de los líquidos conductivos generales, también es adecuado para líquidos altamente corrosivos, como ácidos y álcalis fuertes, así como para suspensiones homogéneas de dos fases sólido-líquido, como lodos, pulpa de mineral y pulpa de papel. Se utiliza ampliamente para la medición y el control del caudal en entornos de minería de carbón subterránea y superficial.
La sección superior del convertidor adopta una estructura a prueba de llamas con una carcasa de acero inoxidable y contiene un circuito de conversión a prueba de llamas e intrínsecamente seguro. La sección inferior es un conjunto de tubo sensor de caudal electromagnético compuesto intrínsecamente seguro fundido (encapsulado).
Especificaciones técnicas clave
Artículo | Parámetros técnicos |
Precisión | Clase 0.5; Clase 1 |
Alimentación | (86～265)VAC o (18～36)VDC |
Corriente de funcionamiento | ≤300mADC |
Salida analógica | （4～20）mA de corriente /（1～5）V de tensión |
Salida digital | CAN2.0B o RS485; consulte el manual de usuario para obtener detalles sobre la velocidad de comunicación y el protocolo. |
Salida de conmutación | 1～2 salidas de relé |
Display | Pantalla OLED |
Marca a prueba de explosión | Ex db[ib]m I Mb；(estructura compuesta a prueba de llamas, de seguridad intrínseca y encapsulada; la unidad principal es a prueba de llamas, el sensor es de tipo encapsulado de seguridad intrínseca) |
Grado de protección | IP54 (cumple con GB/T 4208) |
Resistencia a las vibraciones | ＜20m/s² |
Características estructurales a prueba de explosión | La carcasa está fabricada en acero inoxidable con diseño a prueba de llamas. El grado de protección es IP54. El dispositivo de entrada de cable cumple con los requisitos de entrada de cable Ex de GB/T 3836.1. El cable de salida está soldado de forma fiable a la PCB y luego sellado y prensado mediante anillo de sellado y prensaestopas. Debe utilizarse un cable para minería con un diámetro exterior de (8–12) mm. |
Conductividad del medio | ＞5μs/cm |
Rango de velocidad de flujo | （0.38～12）m/s |
Rango de medición | Caudal a escala completa programable dentro del rango de velocidad medible (los detalles deben confirmarse antes de realizar el pedido) |
Presión de trabajo | DN65：PN≤4MPa；DN100：PN≤2.5MPa。 |
Material del electrodo | Estándar: 316L; opcional: Hc (Hastelloy C), Hb (Hastelloy B), Ti, Ta |
Material del revestimiento | PTFE (politetrafluoroetileno) |
Material de revestimiento (PTFE) – principales propiedades y rango de aplicación：
Propiedades principales | Rango de aplicación |
• Resistente al ácido clorhídrico hirviendo, ácido sulfúrico, ácido nítrico y agua regia • También resistente a álcalis y a diversos disolventes orgánicos • Baja resistencia al desgaste y bajo rendimiento de adhesión. | • Rango de temperatura: -40 ℃ a +180 ℃ • Adecuado para medios corrosivos como ácidos y álcalis, así como para medios higiénicos • No apto para tuberías de vacío (presión negativa). |
Modelo y especificaciones
Unidad de medida: m³/h
Modelo | Rango de medición estándar | Rango ajustable | Precisión del transmisor y del control | Presión máxima de trabajo |
GLD65/70 | 7-70 | 1.05-10.5,2.8-28,4.2-42，5.6-56 | Clase 0.5, Clase 1 | 4.0MPa |
GLD100/200 | 20-200 | 3-30，8-80，12-120,16-160 | Clase 0.5, Clase 1 | 2.5MPa |
