Descripción general del producto

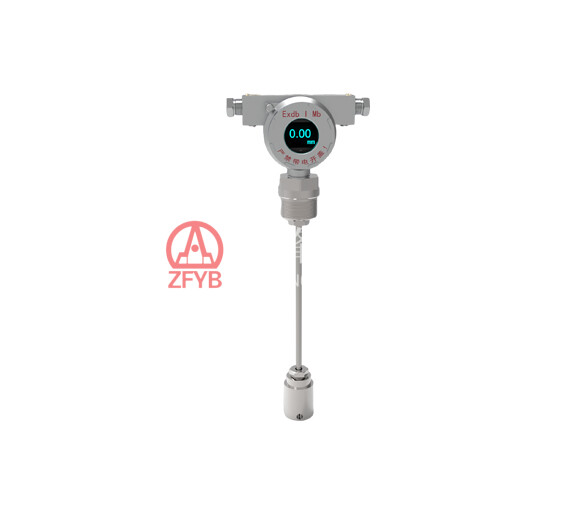

El instrumento adopta una estructura de tipo varilla o de tipo cable y utiliza como elemento sensor un sensor de nivel hidrostático de cerámica capacitiva en seco o de silicio difuso. Está equipado con un circuito de medición, conversión, visualización y control de alta precisión, que proporciona dos salidas de conmutación independientes y una salida de señal de corriente de (4–20) mA. La pantalla OLED de alto brillo muestra valores de nivel en tiempo real (con múltiples unidades seleccionables). Presenta una interfaz interactiva con tres botones de operación para un manejo sencillo e intuitivo. Los parámetros se pueden configurar desde el panel frontal, y todos los ajustes se guardan automáticamente.
El instrumento integra medición, visualización local, salida de control y salida de transmisor en una unidad compacta. Ofrece un amplio rango de medición, múltiples tipos de conexión de proceso y opciones de materiales. Se utiliza ampliamente para la supervisión y el control de nivel en equipos de minería de carbón subterránea y superficial, mejorando significativamente el rendimiento de la automatización.
El instrumento adopta una carcasa de acero inoxidable antideflagrante y un circuito intrínsecamente seguro, diseñados y fabricados en estricta conformidad con las normas GB/T 3836. La marca antideflagrante es Ex db ib I Mb. Este producto también puede utilizarse de forma independiente como dispositivo a prueba de llama.
Especificaciones técnicas clave
Artículo | Parámetros técnicos |
Alimentación | 24 VDC (estándar); rango de funcionamiento:（18～27）VDC |
Salida de señal | (4～20)mADC (salida intrínsecamente segura) |
Precisión | Salida del transmisor: Clase 1; Pantalla: Clase 1; Control: Clase 1 |
Salida de control | Relé encapsulado antideflagrante. Capacidad de conmutación: • Circuito AC: ≤250 VA, ≤3 A, ≤250 V ; • Circuito DC: ≤150 W, ≤2 A, ≤125 V |
Display | Pantalla OLED |
Consumo de energía | ＜3W |
Compensación de temperatura | （-20～70）℃ |
Grado de protección | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Resistencia a las vibraciones | ＜20m/s² |
Marca a prueba de explosión | Ex db ib I Mb |
Características estructurales a prueba de explosión | La carcasa está fabricada en acero inoxidable con diseño a prueba de llama. La ventana de visualización está hecha de vidrio templado. El grado de protección es IP54. El dispositivo de entrada de cable cumple con los requisitos de entrada de cable Ex de GB/T 3836.1. Debe utilizarse un cable minero con un diámetro exterior de (8–12) mm. |
Posición de instalación | Se puede instalar en cualquier orientación. |
Rosca de conexión a presión | Rosca macho G1 1/2” o M48 × 2 (instalación roscada estándar); otros tipos de rosca deben especificarse al realizar el pedido. |
Peso | 3.6kg |
Modelo y especificaciones
Modelo | Rango de medición / control | Presión máxima de trabajo | Salida del transmisor | Salida de control | Observaciones |
GUD10K(A) | （0～10）m | 0.4MPa | （4～20）mA | Dos salidas de conmutación independientes (el punto de ajuste de conmutación, la dirección de conmutación y la diferencia de conmutación pueden ajustarse de forma independiente). | Los interruptores de control son contactos pasivos. |
• El rango de 10 m es el límite superior estándar. Otros rangos pueden personalizarse según los requisitos del usuario. El rango mínimo de medición es (0–0.5) m y el máximo es 100 m. • El instrumento determina el nivel de líquido midiendo la presión hidrostática en el punto de medición. La presión hidrostática en un punto de un líquido es proporcional a la distancia entre ese punto y la superficie del líquido, es decir: P = ρgh. Para un medio y una ubicación de instalación determinados, ρ y g son constantes; por lo tanto, el nivel (distancia desde el punto de medición hasta la superficie del líquido) se determina únicamente por la presión hidrostática (presión). • Nota: El medio de medición predeterminado es agua con una gravedad específica de 1. Para otros medios, se debe realizar una compensación de acuerdo con la gravedad específica. |
