Descripción general del producto

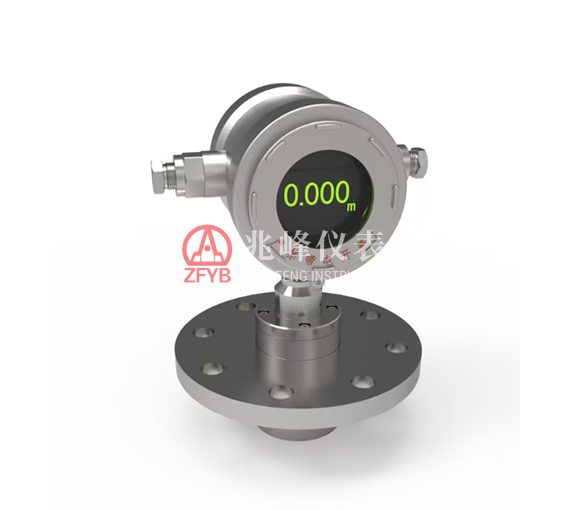

El sensor de nivel por radar GUL, a prueba de explosiones y de seguridad intrínseca para minería (en adelante, denominado el instrumento) consta de un sensor y un convertidor. Detecta el nivel de líquido o de material sólido basándose en el principio de reflexión de ondas electromagnéticas.
El instrumento adopta un método de medición sin contacto, lo que lo hace adecuado para la medición de nivel en diversas condiciones de trabajo complejas. Está equipado con un circuito de medición, conversión, visualización y control de alta precisión. La pantalla OLED de alto brillo muestra valores de nivel en tiempo real (con múltiples unidades seleccionables). Cuenta con una interfaz interactiva con cuatro botones de operación para un manejo sencillo e intuitivo. Los parámetros se pueden configurar desde el panel frontal y todos los ajustes se guardan automáticamente.
La sección superior del convertidor adopta una estructura a prueba de explosiones con una carcasa de acero inoxidable. Contiene circuitos de conversión a prueba de explosiones y de seguridad intrínseca, proporcionando alimentación de seguridad intrínseca y adquisición de señales para la unidad del sensor de nivel por radar.
Especificaciones técnicas principales
Artículo | Parámetros técnicos |
Precisión | Clase 1 |
Frecuencia de medición | 80GHz |
Humedad de funcionamiento | 0～95% |
Temperatura de funcionamiento | -40～75℃ |
Alimentación | 24VDC o 220VAC |
Corriente de funcionamiento | <100 mA DC |
Ancho de haz de la antena | ±2.75° |
Intervalo de muestreo | ≥160ms (configurable) |
Salida analógica | （4～20）mADC |
Salida digital | RS485 (la velocidad en baudios y el protocolo de nivel superior, consulte el manual de usuario) |
Salida de conmutación | 1～2 salidas de relé |
Display | Pantalla OLED |
Marca a prueba de explosión | Ex db[ib] I Mb |
Grado de protección | IP54 (standard type), IP65 (special type), compliant with GB/T 4208 |
Resistencia a las vibraciones | ＜20m/s² |
Características estructurales a prueba de explosión | La carcasa está fabricada en acero inoxidable con diseño a prueba de explosiones. El dispositivo de entrada de cable cumple con los requisitos de entrada de cable Ex de GB/T 3836.1. Debe utilizarse un cable para minería con un diámetro exterior de (8–12) mm. El cable de salida se suelda de forma fiable a la PCB y luego se sella y comprime mediante un anillo de sellado y un prensaestopas. El sensor de radar se conecta a la carcasa a prueba de explosiones mediante un terminal pasamuros a prueba de explosiones. |
Posición de instalación | • Cuando se instale 10 cm por encima del nivel máximo del líquido, asegúrese de que la cara de la antena de radar esté paralela a la superficie del líquido. • Cuando se instale en un tanque, la distancia con respecto a la pared del tanque debe ser superior a 0.5 m, y se recomienda una instalación central. |
Método de instalación | Montaje con brida DN80 (estándar); otras conexiones por brida o roscadas disponibles previa solicitud antes de realizar el pedido. |
Parámetros de seguridad intrínseca | Consulte el manual de usuario para obtener más detalles. |
Tamaño total | 207x269x200 |
Modelo y especificaciones
Modelo | Rango de medición | Precisión | Presión máxima de trabajo |
GUL10 | 0.06～3/5/10 | Clase 1 | 4.0MPa |
GUL20 | 0.1～15/20 |
GUL30 | 0.18～30 |
GUL40 | 0.2～40 |
