Resumen:

● Componentes: GLD20 sensor de tensión/compresión intrínsecamente seguro + caja de control KXJ24 a prueba de explosiones y intrínsecamente segura

● Clasificación a prueba de explosiones:

   o GLD20: Ex ib I Mb

   o KXJ24: Ex db [ib Mb] I Mb

● Aplicaciones:Minería de carbón, metalurgia, izado, pesaje de cintas y tolvas, sistemas de ensayo de fuerza y otros sistemas de monitoreo y control automatizados relacionados con la minería

● Normas:

   o GLD20: Q/YZY101 GLD20 Intrinsically Safe Mining Tension/Compression Sensor

   o KXJ24: Q/YZY102 KXJ24 Explosion-Proof and Intrinsically Safe Mining Control Box

Especificaciones técnicas clave:

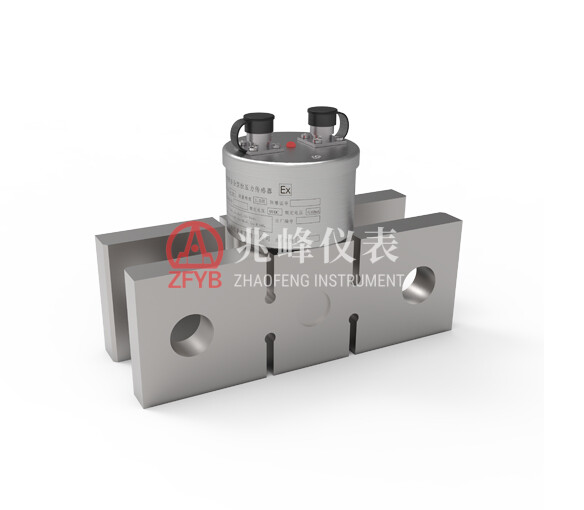

GLD20 Intrinsically Safe Tension/Compression Sensor

● Precisión de medición: clase 1.5

● Carga nominal:0–198 kN (0–20t)

● Estructura: diseño de viga en S, medición de tensión y compresión

● Material: cuerpo de acero aleado 40Cr

● Alimentación:intrínsecamente segura (8–9 V DC)

● Corriente de alimentación: 600 mA

● Temperatura de funcionamiento: (-10~40)℃

● Grado de protección:IP54 (GB/T4208 compliant)

● Parámetros intrínsecamente seguros:

   o Entrada de alimentación: Ui = 11 V, Ii = 0.8 A, Ci = 0 μF, Li = 0 μH

   o Puerto de comunicación CAN: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH

● Nota:No puede utilizarse de forma independiente; debe conectarse con la caja de control KXJ24 mediante cable.

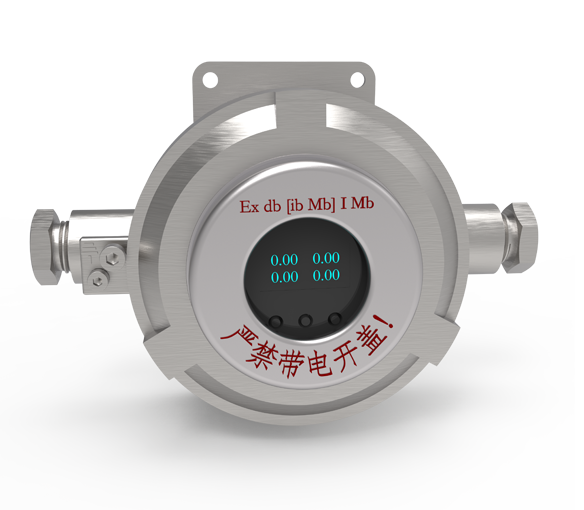

KXJ24 caja de control a prueba de explosiones y intrínsecamente segura

● Precisión de medición:0.25 class (standard range)

● Tensión nominal: 24 V DC

● Temperatura de funcionamiento: (-20~40)℃

● Salida de señal:CAN2.0B or RS485

● Consumo de corriente:<600 mA

● Alimentación del sensor: 600 mA (intrinsically safe supply)

● Comunicación del sensor: CAN2.0B

● Canales de sensor compatibles:Hasta 8 conexiones en paralelo

● Grado de protección: IP54 (GB/T4208 compliant)

● Parámetros intrínsecamente seguros:

   o Componente intrínsecamente seguro: Um = DC 26.4 V

   o Salida de alimentación: Uo = 11.0 V, Io = 0.8 A, Co = 30 μF, Lo = 0.1 mH

   o Puerto de comunicación CAN: Uo = 6.0 V, Io = 0.45 A, Co = 50 μF, Lo = 0.1 mH
