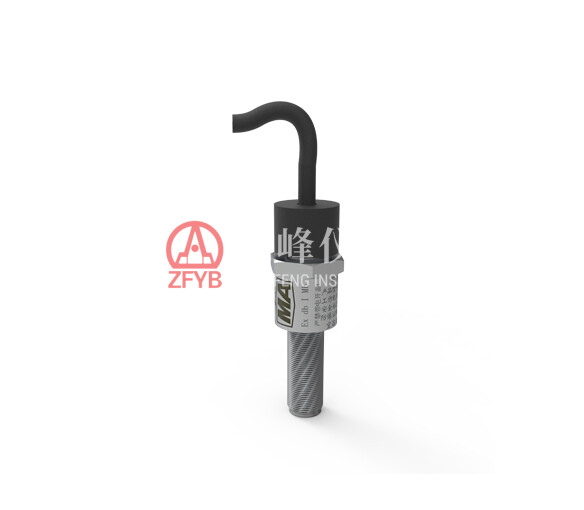

Resumen:

●Clasificación a prueba de explosiones: Exdb Ⅰ Mb

● Aplicaciones: Detección de velocidad para equipos mineros, tanto subterráneos como en superficie

● Características clave: Alta sensibilidad, salida lineal, fácil instalación y diseño compacto

● Estándar a prueba de explosiones: Cumple con Q/YZY115 "Sensor de velocidad a prueba de explosiones para minería serie GSC3000"

Especificaciones técnicas clave:

● Rango de voltaje de operación: (8–36) VDC, Voltaje nominal: 24 VDC

● Consumo de energía: <1W

● Corriente de operación: ≤40mA DC

● Rango de medición de velocidad: (0–3000) RPM, frecuencia máxima de pulso de salida ≤10 kHz

● Salida de señal:Nivel alto ≥21.0 VDC, Nivel bajo ≤1.0 VDC (a voltaje nominal)

   o Fórmula de salida de frecuencia: f = (n * m) / 60, donde f = frecuencia de salida (Hz), n = velocidad del engranaje (RPM), m = número de dientes

● Error básico:±3 RPM

● Diseño a prueba de explosiones: Exdb Ⅰ Mb

● Clasificación de protección:IP54 (conforme a GB/T4208)

● Resistencia a vibraciones:<20 m/s²

● Estructura a prueba de explosiones: Carcasa de acero inoxidable, a prueba de explosiones con clasificación IP54, entrada de cable cumple con los requisitos de entrada de cable Ex GB/T3836.1 (cable minero de 8–10 mm)

● Material del objetivo:Adecuado para objetivos de metal ferroso o magnéticos

● Espacio de instalación: (0.8–3.5) mm, valor estándar: 2 mm

● Requisitos del engranaje:

   o Altura del diente sugerida ≥5 mm

   o Ancho del diente ≥2 mm

   o Paso del diente ≥5 mm

● Material del sensor:Acero inoxidable 304

● Peso: Aprox. 0.8 kg
